FLWの紹介

FLW

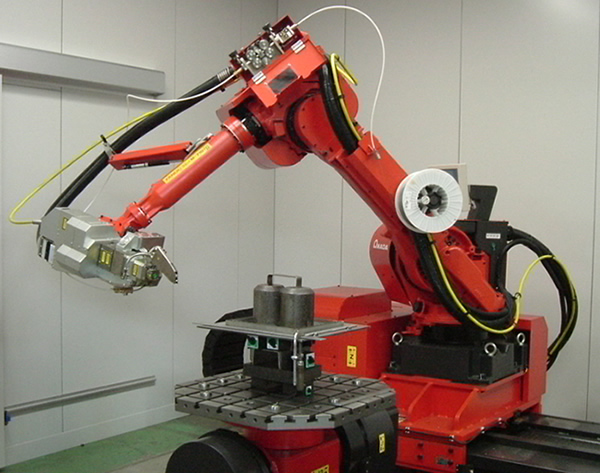

アマダ製　ファイバーレーザ溶接システム導入 (2013年10月)
>>詳しくはアマダホームページへ

ファイバーレーザ溶接の事例
  • ファイバーレーザとは？
  • ■高反射材/難加工材の溶接性能向上
  • アルミや銅などの高反射材や難加工材など、様々な金属素材の溶接が可能です。

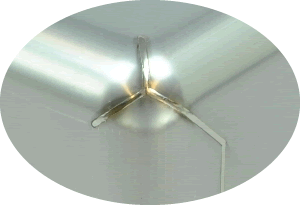

  • ■滑らかな連続溶接による高品位加工の実現
  • 気密性の高いなめらかな溶接を実現。美観重視から強度重視まで幅広い加工が可能です。
  • ■発振効率の大幅向上
  • 熱交換効率が非常に高く、電気代を大幅に抑えることができます。また、メンテナンスコストも低減できます。

高反射材／難加工材の溶接性能向上

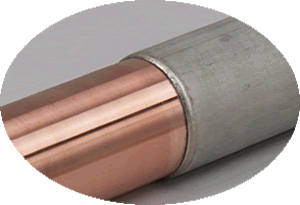

高反射材・異種材の溶接接合による工法転換

ファイバーレーザ 設備構成
※アマダ製ファイバーレーザ加工機システムの主要構成装置を下記に示します。
装置名 型式 数量
レーザ発振器 YLS-4000-S2T(出力4KW) 1台
昇圧トランス 24KVA(レーザ発振器用) 1台
チラーユニット RKE3750A-V-SP 1台
ロボット 多用途適用型ロボット　M-710iC/50 1台
ロボット走行台車 ストローク　1.5m 1台
システム制御装置 NC装置(AMNC)、ロボットコントローラー(R-30iA) 1式
加工ヘッド NC焦点、光学ウィービング、CCDカメラ 1式
ワイヤー供給装置 ワイヤ径(0.8mm〜1.6mm) 1式
集塵機 PXN-6XA 1式
エア・ガス制御ユニット − 1式
遮光パーテーション (幅)5800×(奥行)4000×(高さ)3000、(天井付き) 1式
標準付属品 − 1式
